移动监测实验室

一、产品特点

(1)分析快速,可短时间内完成全部数据源解析;

(2)无盲点,双冷阱技术,双通道采集;

(3)在线与离线检测全覆盖;

(4)方便、舒适,为操作人员提供舒适的工作环境;

(5)正压装置控制车内压力,有效预防环境有害气体对操作人员造成损害;

(6)独立式发电系统和净化稳压电源,可以长时间不间断供电使用;

(7)在线监测分析系统噪音小,为操作人员提供长时间的工作环境。



二、功能结构设计

整车按功能及区域分为3个分区:驾乘区;监测区;储物区。

(1)驾乘区

配备个人呼吸系统,每套呼吸系统配备有高压钢瓶、面罩供气阀及外接接头,通过气路连接,可满足驾驶员配戴;仪表盘处安装有倒车监视器和倒车雷达,保证车辆驾驶的安全性。

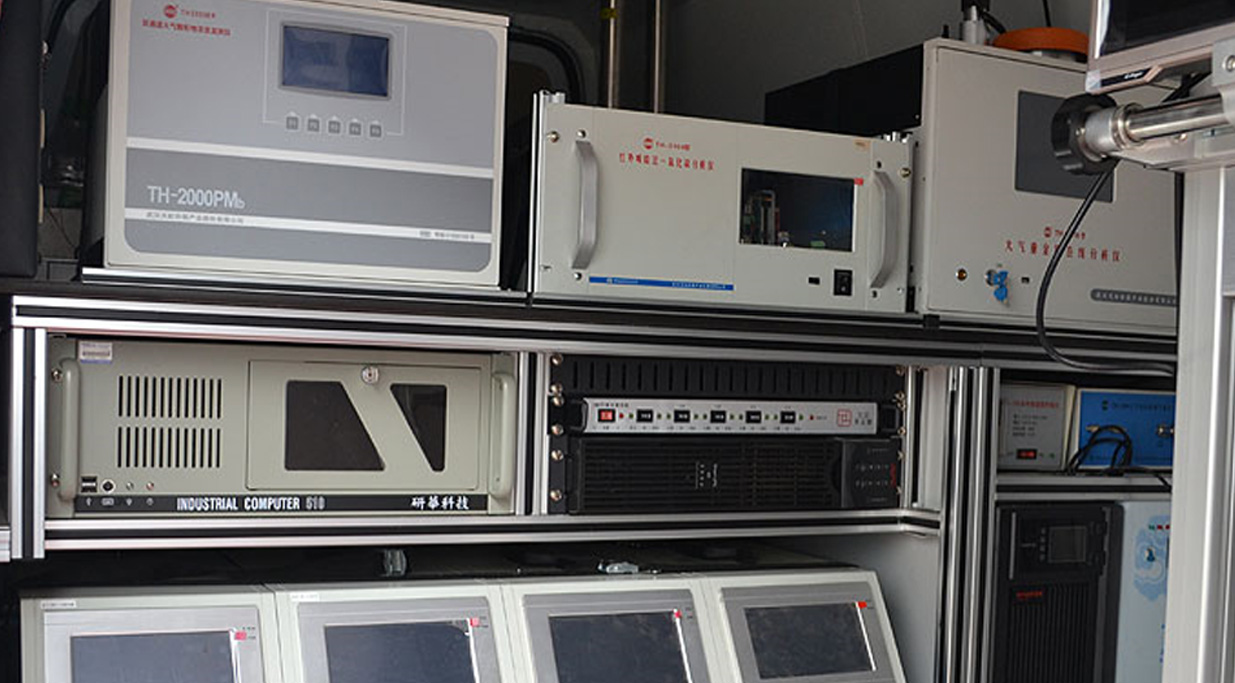

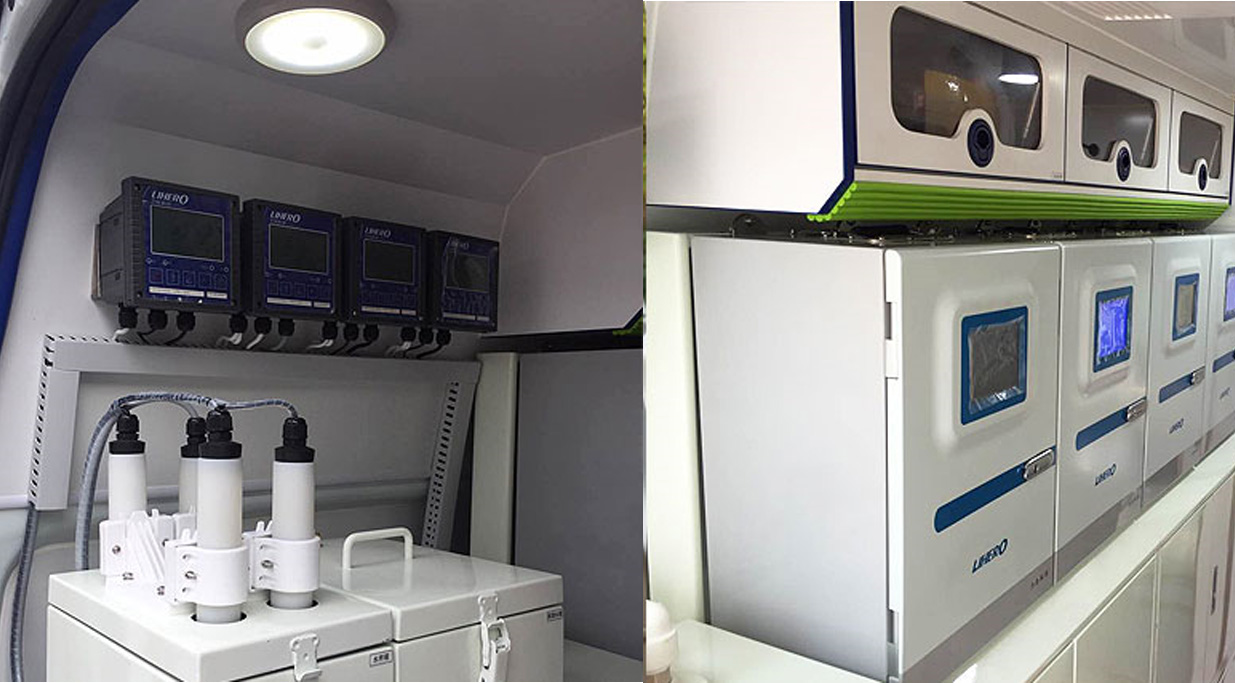

(2)监测区

①正压系统

正压状态开启时,正压舱内压力要大于舱外压力,且差值控制在15~100Pa范围。当压差超过400Pa时,由自控系统自动打开或手动打开泄压阀进行泄压,当舱内压差回落到100Pa时,泄压阀门被自动关闭。

②除臭、吸附系统

净化舱内空气纯度,配备除臭、吸附系统。此套系统采用集成式,分为主箱体、送风机、吸附剂托盘等,送风机装在主箱体下部,吸附剂装在托盘的上部,空气经过滤后,由上部排出,达到除臭、净化的效果。

③采样、排放系统

近端出口连接监测仪器;动力源采用单向抽气泵;设备排气口连接管路远端接口。

④空气调节系统

采用壁挂空调,室内机安装在正压舱侧壁上,室外机布置在后部的储物区,排水管在末端制作U型造型,满足正压状态监测区的工作温度。储物区车顶部安装双向换气扇,保证储物区内空气的更新。正压舱后围墙壁上的功能通风口在非正压使用状态时,与储物区相通;而在正压状态时,此口安装有预留的堵板,用胶木螺栓进行柠紧,可保证正压舱的密闭。

(3)储物区

①发电机

车载超静音发电机,电启动方式。底部安装有高强度抽拉托盘,在拉出和闭合状态可自锁。

②正压用气路与实验用气路

由不锈钢管路穿过正压舱后部墙体,将气源分别送到正压舱内。

③视频现场监控系统

升降照明摄像一体机,摄像机可以360°旋转。

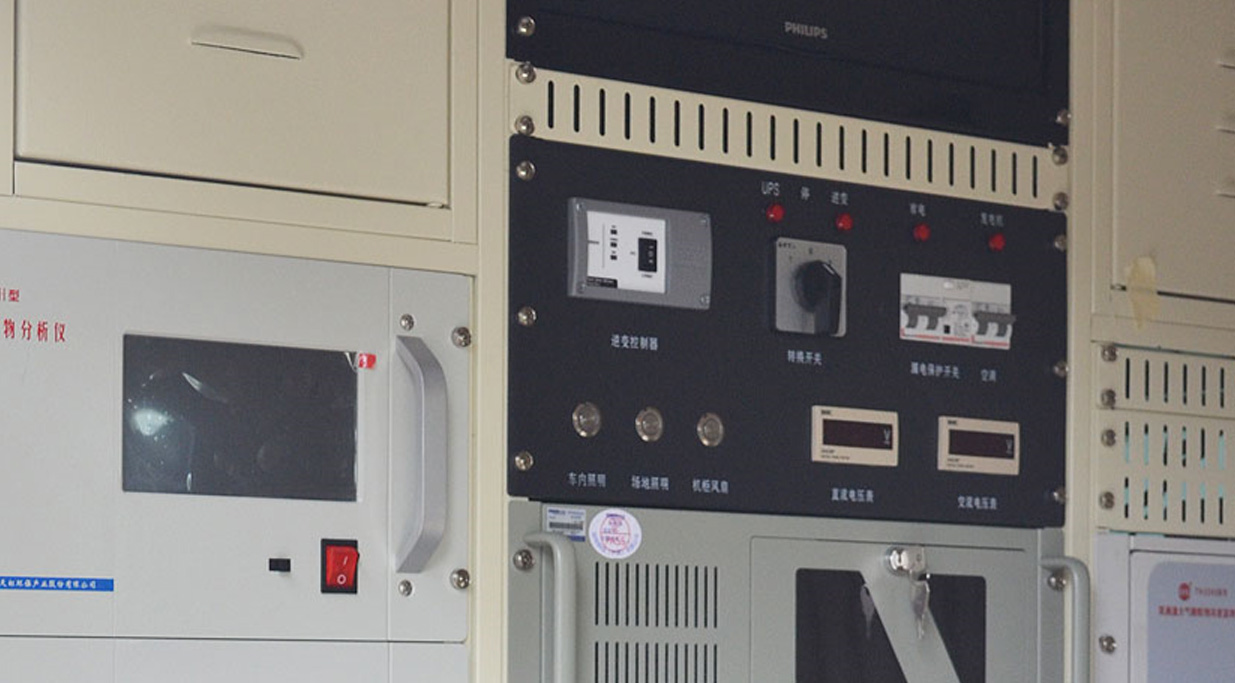

④供配电系统设计

为适应各种环境,车辆配备功率匹配的车载静音发电机、UPS电源系统、稳压电源、电源接口。

⑤防雷接地系统

分为电源接地、设备接地、信号接地、车体接地,汇总成统一的对外地线。
