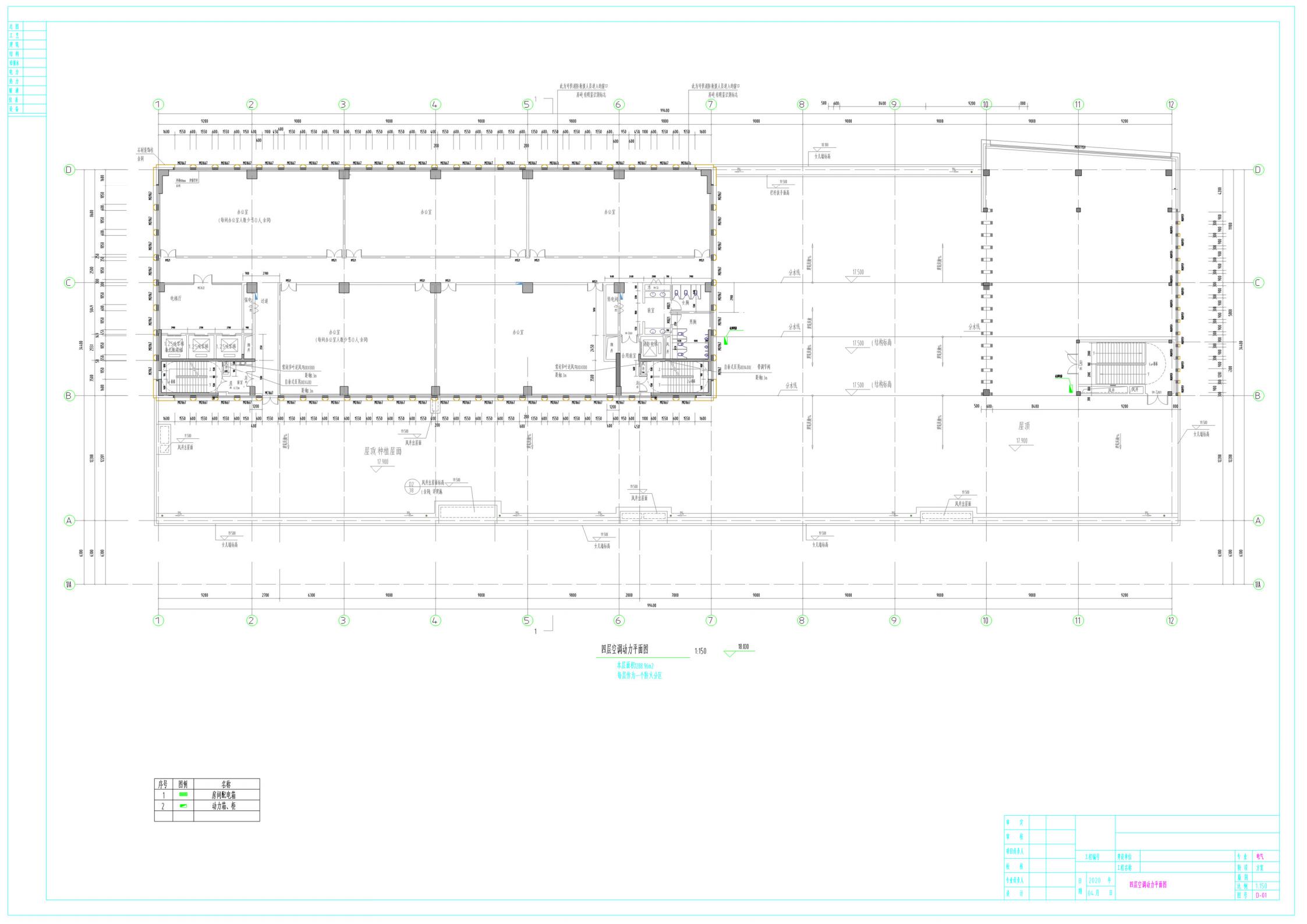

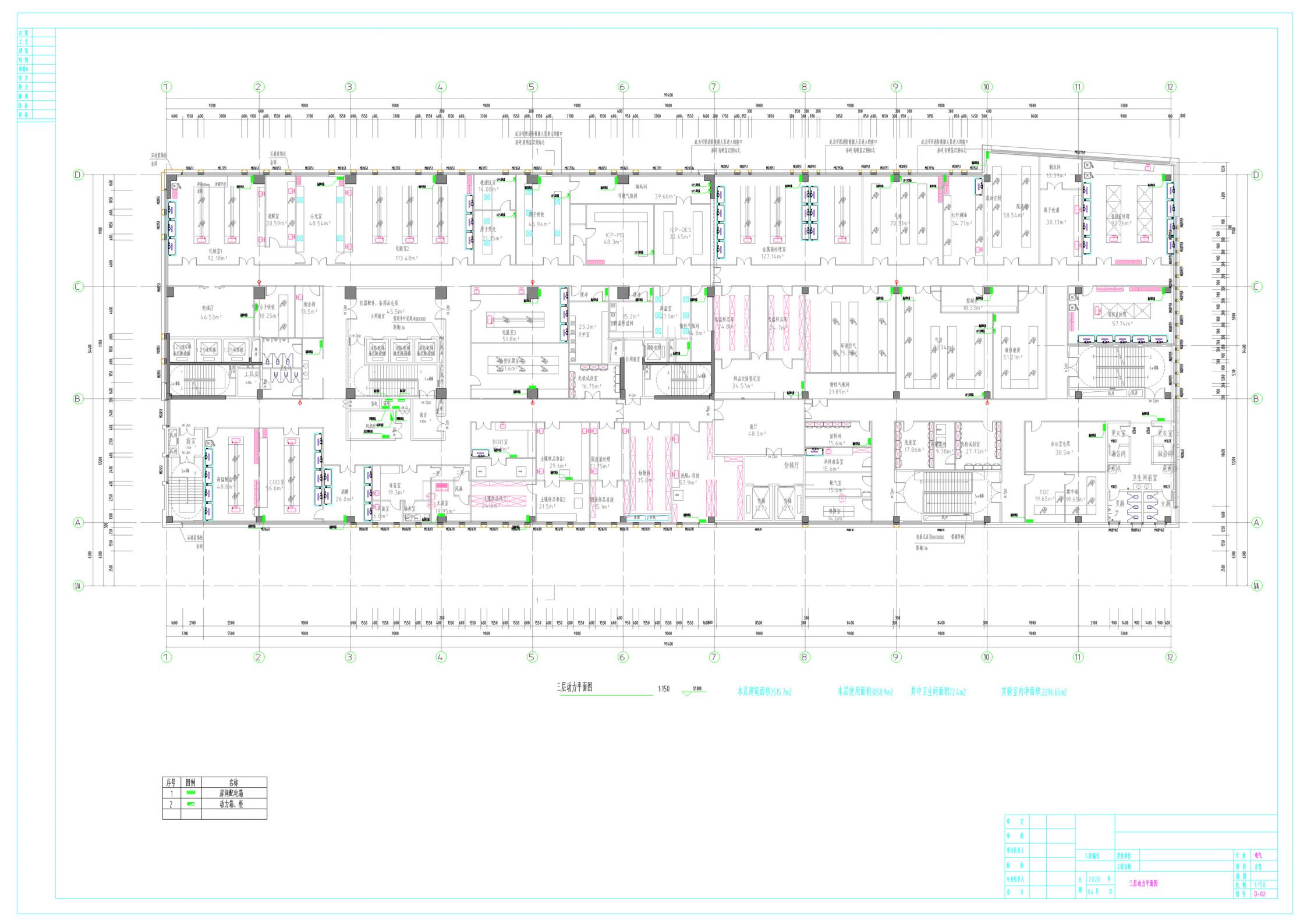

电气系统施工图（局部）

对建筑供电系统的设计，除了必须预留足够的富余电量以满足未来发展的需要，还必须提供不间断的稳压电源。实验室建筑的供电系统从电源、线路、照明、安全等各方面都有其独特性。实验建筑的用电量是现有用电量的2倍。

一、实验室电源

为避免市电的供电电压不稳定或突然停电而影响实验室的运行，通常加装备用电源和稳压器，常用UPS电源，一类为UPS电源， 一类为EPS电源。

二、实验室供电线路要求

大功率仪器单独设线路；

培养室、生物安全实验室等需要不间断供电的实验室要采用双保险专用电源；

实验台设置一定数量的三相及单相电源插座；

潮湿、有腐蚀性气体、火灾爆炸危险等场所，应选用具有相应保护性能的配电设备；

有腐蚀性气体的实验室，配电导线采用铜芯。

三、实验室照明

一般以日光灯为宜，它不但使用寿命长，电源面积大，光效高，而且发热量低。但不同的实验室对照明的要求不同，如分析化学实验室在操作处安设荧光灯，无菌室安装紫外灭菌灯，电磁干扰要求严格的实验室不宜采用气体放电灯，在安全出口疏散通道等处应设置安装疏散指示灯。

四、实验室防雷（浪涌保护）

防雷分为防直击雷和感应雷两个方面。对直击雷的防护由建筑物所装避雷针完成；实验室的防雷工作主要是防感应雷所引起的浪涌和由于其他原因所引起的过电压。

对实验室进行全面防雷保护，除了实验室所在建筑要有良好的避雷装置外，还必须在实验室内安装电源防雷器和信号防雷器，　对电源系统、信号系统进行可靠、有效的防护。

实验室采用三级防雷系统，经过以上三级防雷配置后，可将威力强大的雷电过压降至设备能够承受的范围内（约1000V以内〕。

五、实验室接地

实验室的实际应用及所处环境位置考虑，通常采用综合接地方案。从共同接地体分别引两组地线进实验室，一组为交流工作地，另一组为安全保护地。交流工作地进实验室专用配电柜，安全保护地与实验室均压接地环相联。系统接地电阻小于1欧姆。

分类：保护接地、工作接地、 防静电接地。

两种接地敷设方法：串联接法、并联接法。
